產品簡介

5S制砂機物料可直接進入轉子經離心加速后拋出，與周護板碰撞破碎，也可通過散料盤分流，一部分從四周散落，另一部分進入轉子加速后沖出與周圍散落物料發生碰撞、摩擦，并與周護板發生撞擊、反彈，形成循環打擊。隨著破碎進行，小顆粒物料在周護板附近逐漸形成料層幕，提高破碎效果，并對設備起到保護作用，符合規格的成品從下端出料口排出。

工作原理

物料由頂部中心加料筒加到轉子中心，再經分料錐分到各個出料室，物料在轉子高速旋轉的離心力作用下經出料口以很大的線速度拋出，與周圍由物料墊層形成的環形沖擊面相撞，物料顆粒在很高的沖擊速度作用下，沿原有的自然裂紋解體成小的立方體狀顆粒。隨著沖擊過程的繼續進行，物料不斷地從環形沖擊物料墊層上被沖刷下來，經下面的出料口排出，與此同時又不斷地有新的物料堆積到沖擊物料墊層上，在這個物料更新的流動過程中產生很大的研磨作用，由此很大一部分顆粒又會被研磨成細粉，細粉質量小，會比較大顆粒更早地被排擠出物料墊層落入出料斗排出。

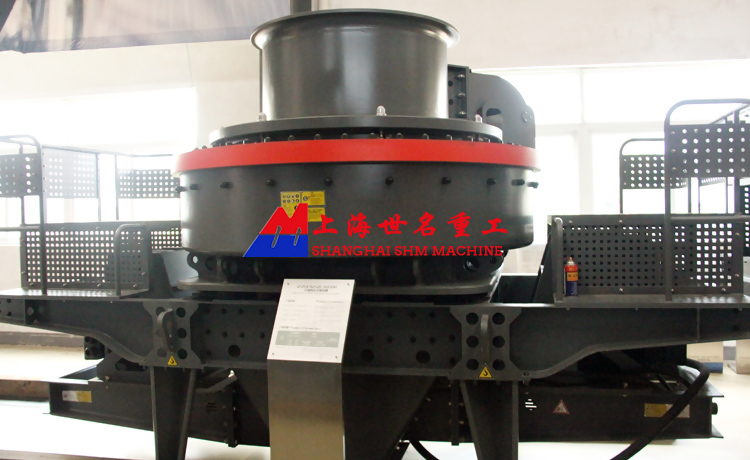

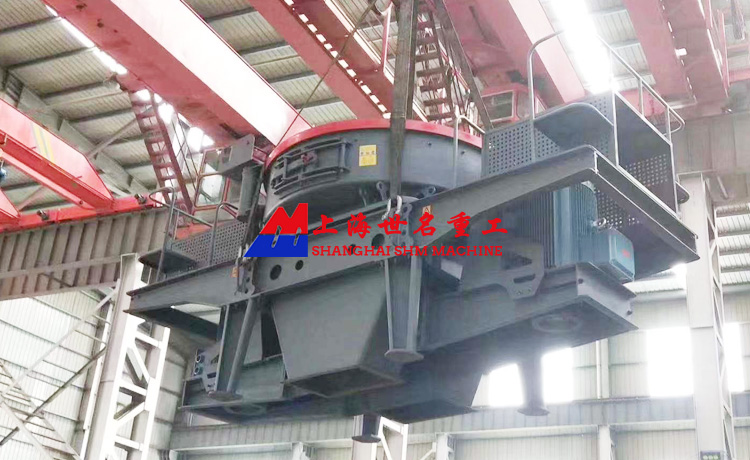

產品實拍

技術參數

型號		5SM7615	5SM8522	5SM9532	5SM1145
處理能力(t/h)	瀑落與中心進料	150～280	240～380	350～540	500～640
	全中心進料	70～140	120～200	180～280	250～360
入料尺寸	軟料	35	40	45	50
	硬料	30	35	40	45
轉速(r/min)		1700～1900	1500～1700	1300～1510	1100～1310
雙電機功率(Kw)		110～150	180～220	260～320	400～440
外形尺寸長×寬×高 (mm)		4100×2330 ×2300	4140×2500 ×2700	4560×2600 ×2900	5100×2790 ×3320
重量 (t)		12.1	14.8	18.6	27.5
電源		380V，50Hz
稀油潤滑站	雙油泵電機功率	2×0.25Kw
	安全保護	雙油互補供油；無油流自動停機；水冷降溫；冬季電機加熱啟動
	油箱加熱功率	2Kw
	外形尺寸長×寬×高 (mm)	820×520×1270

潤滑系統參數表
油箱容積 (L)	額定壓力 (Mpa)	流量 (L/min)	功率 (kw)	冷卻水耗量 (m3/h)	電加熱的電壓 (V)	介質
240	0.63	8	0.31	≥1.2	220	軸承油 32-46#

注：技術參數如有變動，恕不另行通知。Any change of technical data shall not be advised additionally.
