產品簡介

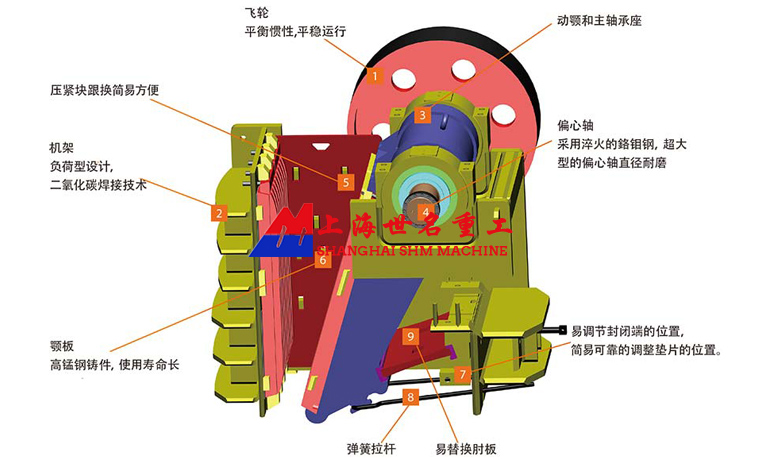

顎式破碎機用于各種礦巖石破碎的首道工序，可將抗壓強度不高于320MPa的各種礦石一次性加工至中等粒度，常與圓錐破碎機、反擊式破碎機、制砂機等一起構成整套砂石生產線，廣泛應用于礦山、冶金、化工、建材、電力、水利、交通等領域。顎式破碎機主要由機架、偏心軸、大皮帶輪、飛輪、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成。

工作原理

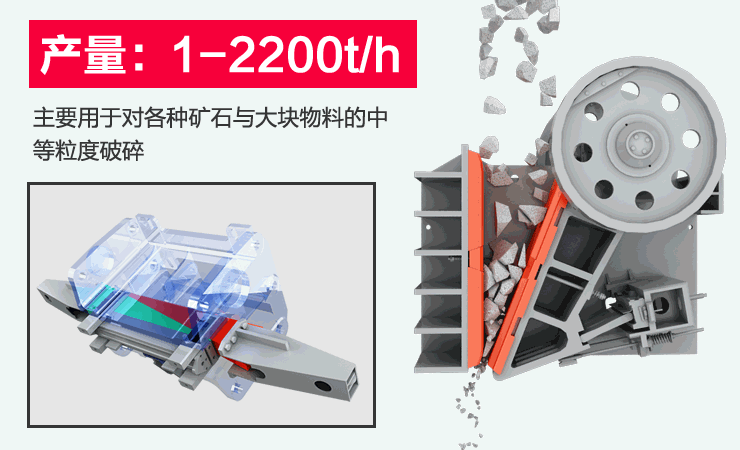

顎式破碎機破碎方式為曲動擠壓型。工作時，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時，肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，物料通過兩顎板之間的擠壓、搓、碾等實現多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，已破碎物料在重力的作用下，經顎腔下部的出料口自由卸出。隨著電動機的連續轉動，動顎做周期性的壓碎和排料，實現批量生產。

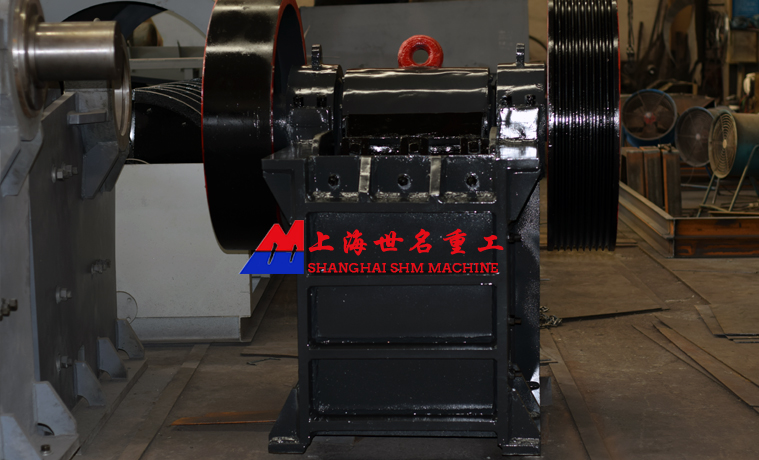

產品實拍

顎式破碎機

技術參數

型號	進料口尺寸 （mm）	進料尺寸 （mm）	出料口尺寸 （mm）	處理能力 （t/h）	電機功率 （kw）	重量 （t）	外形尺寸 （mm）
PE1500×1800	1500×1800	≤1200	210-360	520-1100	280	132	7460×6235×4249
PE1200×1500	1200×1500	≤1020	150-300	400-800	160-220	100.9	6380×5310×3710
PE1000×1200	1000×1200	≤850	200-300	280-560	110-160	69	5350×4280×3050
PE900×1200	900×1200	≤750	95-165	220-450	110-132	58	3800×3166×3045
PE750×1060	750×1060	≤630	80-140	110-320	90-110	29	2655×2302×3110
PE600×900	600×900	≤480	65-160	90-180	55-75	17	2290×2206×2370
PE500×750	500×750	≤425	50-100	40-110	45-55	12	2035×1921×2000
PE400×600	400×600	≤350	40-100	15-60	30-37	7	1700×1732×1653
PE250×400	400×250	≤200	20-50	5-20	15	3	1430×1310×1340
PEX300×1300	300×1300	≤250	20-90	30-90	55-75	11.5	1750×2320×1724
PEX250×1200	250×1200	≤210	25-60	20-60	37-45	8.5	2192×1900×1950
PEX250×1000	250×1000	≤210	25-60	15-50	30-37	7	1550×1964×1380
PEX250×750	250×750	≤210	25-60	15-30	22-30	5	1667×1545×1020
PEX150×750	150×750	≤125	18-48	5-16	15	3.8	1200×1500×1200
PEX150×250	150×250	≤125	10-40	1-3	5.5	1.5	896×745×935
